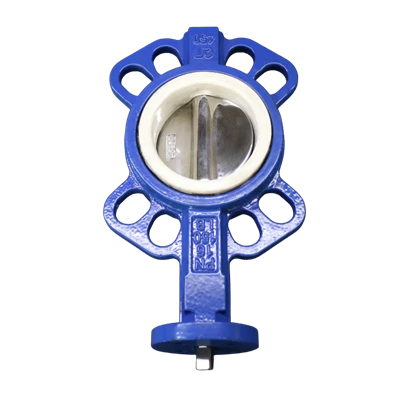

Vlastnosti produktu

Mezivrstvová struktura má izolační bavlnu a v prostředí s vysokou vlhkostí a nízkou teplotou je kondenzace na povrchu těla ventilu o 90 % nižší než u běžných rukojetí z hliníkové slitiny. Může být aplikován na klimatizační potrubí, chladicí systémy a další zařízení, která jsou náchylná k tvorbě vodních kapiček a způsobují korozi zařízení.

Ventilová deska je vyrobena z nerezové oceli 304 bez kolíkové dvojité půlhřídele, což zlepšuje těsnicí výkon. Ventilová deska se nedeformuje pod tlakem 1,6 MPa a její životnost při přepravě studené vody je také delší než u běžné uhlíkové oceli

Aplikace produktu

Může být použit v centrálních klimatizačních a ventilačních systémech. Ve vodním cirkulačním potrubí centrální vzduchotechniky je médium obvykle kolem 10 stupňů. Konstrukce tohoto škrticího ventilu s rukojetí z hliníkové slitiny proti kondenzaci je velmi vhodná pro prostředí s vysokou vlhkostí. Dvouosá ventilová deska má nízkou charakteristiku průtokového odporu, což může snížit spotřebu energie na cirkulaci klimatizační vody. Nerezový materiál zabraňuje sekundárnímu znečištění kvality vody a je vhodnější do čistého prostředí. Ventily z hliníkové slitiny s antikondenzačními vlastnostmi, vhodné pro chlazené dílny při zpracování potravin, lze použít k přepravě nízkoteplotních médií.

Více standardní adaptace

Produkt se řídí systémem řízení kvality ISO9001 a může být vyroben podle různých norem, jako jsou JIS, ANSI, GB atd. pro vaše různé potřeby. Produkty s různými normami mají přísnou kontrolu tolerancí poloh otvorů pro šrouby, což snižuje dodatečné náklady na seřízení.

Jmenovitý průměr DN		Velikost (mm)														Hmotnost (kg)
Jmenovitý průměr DN		A	B	C	D	L	H	D₁	N-Ø	K	E	n₁-Ø₁	Ø₂	G	D₂-M	Hmotnost (kg)
(MM)	(palec)	D7_A1/37_A1/67_A1/97_A1X-1.0/1.6
50	2"	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	2.5"	175	89	44.7	64.5	32	96.2	136.2	4-26.5	77	57.15	4-6.7	12.6	137	-	3.2
80	3"	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4"	200	114	52.1	104	32	70.8	185	4-24.5	92	69.85	4-10.3	15.77	156	-	4.9
125	5"	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6"	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8"	260	175	60.6	202.5	45	112.89/76.35	295	4-25/4-23	115	88.9	4-14.3	22.1	268	-	13.2
250	10"	292	203	65.6	250.5	45	92.4	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12"	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.6	403	-	32.5
350	14"	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.6	436	-	41.3
400	16"	400	309	86.5	389.6	51.2/72	100.47/102.42	515/525	4-26/4-30	197	158.75	4-20.6	33.15	488	-	61
450	18"	422	328	105.6	440.51	51.2/72	88.39/91.51	565/585	4-26/4-30	197	158.75	4-20.6	38	539	-	79
500	20"	480	361	131.8	491.6	64.2/82	96.99/101.68	620/650	4-26/4-33	197	158.75	4-20.6	41.15	539	-	128
600	24"	562	459	152	592.5	70.2/82	113.42/120.46	725/770	4-30/4-36	276	215.9	4-22.2	50.65	816	-	188
700	28"	624	520	163	695	66/82	109.65	840	20-30/24-36	300	254	8-18.0	55/63.35	895	4-M33	284
800	32"	672	591	188	794.7	66/82	124	950	24-33/24-39	300	254	8-18.0	55/63.35	1015	-	368
900	36"	720	656	203	864.7	118	117.57	1050	28-33	300	254	8-18.0	75	1115	4-M30	713
1000	40"	800	721	216	965	142	129.89	1160	28-36	300	254	8-18.0	85	1230	4-M33	864
1200	48"	900	780	254	1020	180	141.33	1340	32-39	300	254	8-18.0	95	1450	4-M36	1130

Základní informace

Model NO.	D71X / D371X / D671X / D971X	Formulář pro připojení	Oplatka
Struktura	Středové těsnění	Forma těsnění	Force Seed
Dřík ventilu	Normální	Pracovní tlak	0,6 MPa / 1,0 MPa / 1,6 MPa / 2,5 MPa / Class150
Pracovní teplota	Normální teplota (-40 stupňů < T < 120 stupňů)	Materiál povrchu těsnění	Soft Sealed / Hard Sealed
Tělo ventilu	Casting	Norma	API 609
Aplikace	Průmyslové využití, Vodní průmyslové využití, Domácí použití	Sedací materiál	EPDM, NBR, PTFE, FKM
Osvědčení	ISO9001	Průtokový odpor	Nízký odpor
Přepravní balíček	Export dřevěná bedna	Specifikace	DN25 - DN1600
Původ	Čína	Kód HS	8481804090
Výrobní kapacita	50 000 kusů/rok

Technické parametry

Velikost	DN32-DN600	DN650-DN2000
Pracovní tlak	16 bar	10 bar
Shell	24 barů	15 bar
Pečeť	18 bar	11 bar
Provozní teplota	-45 stupňů ~+150 stupňů
Provozní prostředí	Zátěžový a stokový systém Chemické zpracování Odsolovací zařízení Vrtné soupravy Pitná voda Suchý prášek Potraviny a nápoje Plynárny HAVC Těžební průmysl Papírenský průmysl Manipulace s pískem Mořská voda Cukrovarnictví Tepelně technická úprava vody Odpadní voda
Způsob jízdy	Ruční páka šnekové kolo elektrické pneumatické

Výkonné standardy

Design Standard	EN 593, MSS SP67, API 609, BS 5155
Kontrola & Test	API 598, ISO 5208, EN 12266
Konec standardu	ANSI B16.1 CL. 125LB & B16.5 CL. 150LB
	AS 2129 Tabulka D & E
	BS 10 Tabulka D & E
	DIN 2501 (PN6, PN10, PN16)
	EN 1092 (PN6, PN10, PN16)
	ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16)
	KS B / JIS B 1511 / 2210 (5K a 10K)
	MSS SP44 CL. 150LB
	AWWA C207
	SABS 1123 Table 1000/3 & Table 1600/3
Tváří v tvář	ISO 5752, EN 558, MSS SP67, API 609, DIN 3202
Horní příruba	ISO 5211
