Vysokotlaký šoupátkový ventil
Vysokotlaký šoupátkový ventil je průmyslový izolační ventil navržený k uzavření průtoku ve vysokotlakých potrubních systémech. Vrata se pohybují vertikálně vzhledem k průtokové dráze a pracují v plně otevřené nebo plně zavřené poloze.
Při úplném otevření je šoupátko odstraněno z průtokového kanálu, což zajišťuje minimální tlakovou ztrátu a nízký průtokový odpor. Tento ventil je navržen výhradně pro izolační provoz a nedoporučuje se pro trvalé škrcení.
-
![Vysokotlaký petrochemický izolační šoupátkový ventil]()
Vysokotlaký petrochemický izolační šoupátkový ventilVysokotlaké petrochemické izolační šoupátko je navrženo pro pozitivní obousměrnou izolaci potrubí napříč rafinací ropy, petrochemickým zpracováním, chemickou výrobou a ropnými a plynárenskými -
![Vysokotlaký parní šoupátkový ventil]()
Vysokotlaký parní šoupátkový ventilNavrženo pro nulovou-izolaci úniků v kritických vysoko-teplotních, vysokotlakých{2}}parních systémech v elektrárnách, rafineriích a chemických zpracovatelských zařízeních. Naše parní šoupátka jsou -
![Kovaný ocelový vysokotlaký šoupátkový ventil]()
Kovaný ocelový vysokotlaký šoupátkový ventilKovaná ocelová vysokotlaká šoupátka poskytují pozitivní izolaci v náročných průmyslových potrubních systémech. Vrata se pohybují kolmo k toku procesu a zajišťují spolehlivé uzavření při úplném -

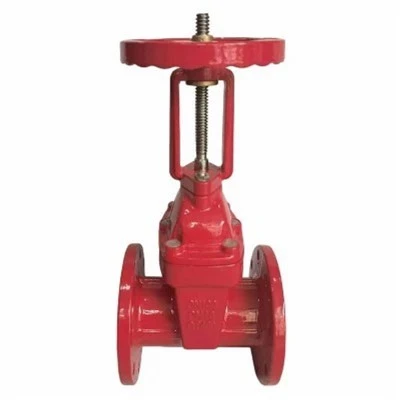

![Tlakový těsnicí šoupátkový ventil třídy 2500 pro velké zatížení]()
Tlakový těsnicí šoupátkový ventil třídy 2500 pro velké zatíženíVysoce výkonný tlakový ucpávkový šoupátkový ventil třídy 2500 je navržen pro vysokotlakou, zvýšenou{2}}teplotní izolaci, kde jsou kritické tlakové -integrita hranic a nulový{4}}únik. -
![Vysokotlaký ocelový šoupátkový ventil třídy 1500]()
Vysokotlaký ocelový šoupátkový ventil třídy 1500Vysokotlaké ocelové šoupátko určené pro izolační služby v potrubních systémech pro ropu a plyn, rafinaci, petrochemii, výrobu energie a průmyslové procesy. Tento ventil je určen pro systémy třídy -
![Vysokotlaký těsnicí šoupátkový ventil třídy 900]()
Vysokotlaký těsnicí šoupátkový ventil třídy 900Ve vysokotlakých{0}}výrobních systémech a petrochemických systémech šroubované-kloubové spoje často trpí uvolněním šroubů a únavou z tepelného namáhání. Tlakový-těsnící šoupátkový ventil třídy 900 to
Klíčové vlastnosti
Izolace vysokého-tlaku:
V náročných potrubních aplikacích poskytuje spolehlivé nulové{0}}netěsnosti nebo nízké-uzavření netěsností-.
01
Návrh plného-průtoku vrtu:
Zajišťuje neomezený průtok a minimální pokles tlaku při plném otevření.
02
Materiály odolné proti korozi a opotřebení:
Nabízeno z uhlíkové oceli, nerezové oceli a legované oceli přizpůsobené vlastnostem tekutiny.
03
Flexibilní konfigurace:
Dostupné ve verzi Rising Stem (OS&Y) a Non{0}}Rising Stem; Kovová-sedadla (stellitová tvrdá-povrch) nebo měkká-sedadla.
04
Kompletní sledovatelnost kontroly kvality:
Zprávy o zkoušce materiálu (MTR podle EN 10204 3.1) a certifikáty tlakové zkoušky dodávané s každou objednávkou.
05
Technické specifikace
|
Parametr |
Specifikace a shoda se standardy |
|
Typ ventilu |
Vysokotlaký šoupátkový ventil |
|
Návrhové standardy |
API 600, API 6D, ASME B16.34, ISO 10423 (API 6A) |
|
Primární funkce |
Izolace potrubí (zapnuto/vypnuto) |
|
Nominální velikost |
DN15 - DN1200 (NPS 1/2" - 48") |
|
Tlaková třída |
Třída 150 - Třída 2500 (PN16 - PN420) |
|
Materiál těla |
WCB, LCB, CF8, CF8M, CF3M, WC6, WC9, duplexní nerezová ocel |
|
Materiál střihu |
API 600 Trim 1 až 18 (např. Stellite 6, F316, 13Cr) |
|
Těsnicí povrch |
Kov-na-kov (tvrdý-stellit) nebo měkké sedadlo |
|
Konfigurace stonku |
Rising Stem (OS&Y) nebo Non{0}}Rising Stem |
|
Připojení kapoty |
Šroubovaná kapota (BB) nebo kapota s tlakovým těsněním (PSB) |
|
Ukončit připojení |
Přírubový (ASME B16.5 / B16.47), tupý-svar (ASME B16.25), nástrčný-svar |
|
Operační metoda |
Ruční kolo, Kuželové kolo, Elektrický pohon, Pneumatický pohon |
|
Provozní teplota |
-196 °C až +600 °C (v závislosti na výběru materiálu) |
|
Testovací standardy |
API 598, ISO 5208, EN 12266-1 |
|
Osvědčení |
EN 10204 3.1 MTR, ISO 9001, CE/PED, SIL (na vyžádání) |
Konstrukce a konstrukce ventilů
Brána a sedadlo
V plně otevřené poloze je brána zcela mimo dráhu průtoku. V zavřené poloze tvoří brána a sedlo primární těsnění. Pro média s vysokým-tlakem, vysokou-teplotou nebo erozivními médii je použito tvrdé{4}}kovové těsnění Stellite, které zvyšuje odolnost proti opotřebení a erozi.
Rostoucí představec (OS&Y)
Závity vřetene jsou umístěny vně těla ventilu, což zabraňuje kontaktu s procesními kapalinami a nečistotami v potrubí. Stoupající vřeteno poskytuje přímé vizuální potvrzení polohy ventilu, i když pro provoz vyžaduje vertikální vůli.
Non{0}}Rising Stem
Vřeteno zůstává uvnitř těla ventilu a udržuje konstantní celkovou výšku během provozu. Tento kompaktní půdorys je ideální pro podzemní instalace, pobřežní plošiny nebo prostorově-omezené oblasti.
Aplikace
Ropa a plyn:
Rozdělovače vrtu, zpracovatelská zařízení a izolace hlavního potrubí (API 6D / API 6A).
Rafinace a petrochemie:
Katalytické krakování, hydrozpracování a izolace uhlovodíkových procesů.
Výroba energie:
Hlavní parní potrubí, napájecí-vodní systémy kotlů a izolace turbín.
Chemické zpracování:
Manipulace s korozivními kapalinami a rozpouštědly pomocí speciálních slitinových těles.
Ověření materiálu a PMI:Spektro-analýza a pozitivní identifikace materiálu (PMI) na surových odlitcích a výkovcích podle norem EN 10204 3.1.
Přesné obrábění:CNC obrábění těles, vřeten a vrat do přísných rozměrových tolerancí.
Ovládání lapování a těsnění:Přesné lapování těsnicích ploch brány a sedla pro zajištění jemné povrchové úpravy před montáží.
Tlaková zkouška:
Hydrostatický test pláště:Provádí se při 1,5násobku jmenovitého pracovního tlaku.
Vysokotlaký{0}}test sedla: Provádí se při 1,1násobku jmenovitého pracovního tlaku.
Test sedadel s nízkým-tlakem vzduchu:Ověřeno při 80 PSI (0,6 MPa) na API 598.
Konečná kontrola kvality a dokumentace:Ověření rozměrů, povrchové úpravy přírub, tloušťky nátěru a sestavení konečného dokumentu.
FAQ
Jsme dobře-známí jako jeden z předních výrobců a dodavatelů vysokotlakých šoupátek v Číně. Neváhejte a kupte si vysoce kvalitní vysokotlaký šoupátkový ventil za konkurenceschopnou cenu z naší továrny. Pro více informací nás kontaktujte.
