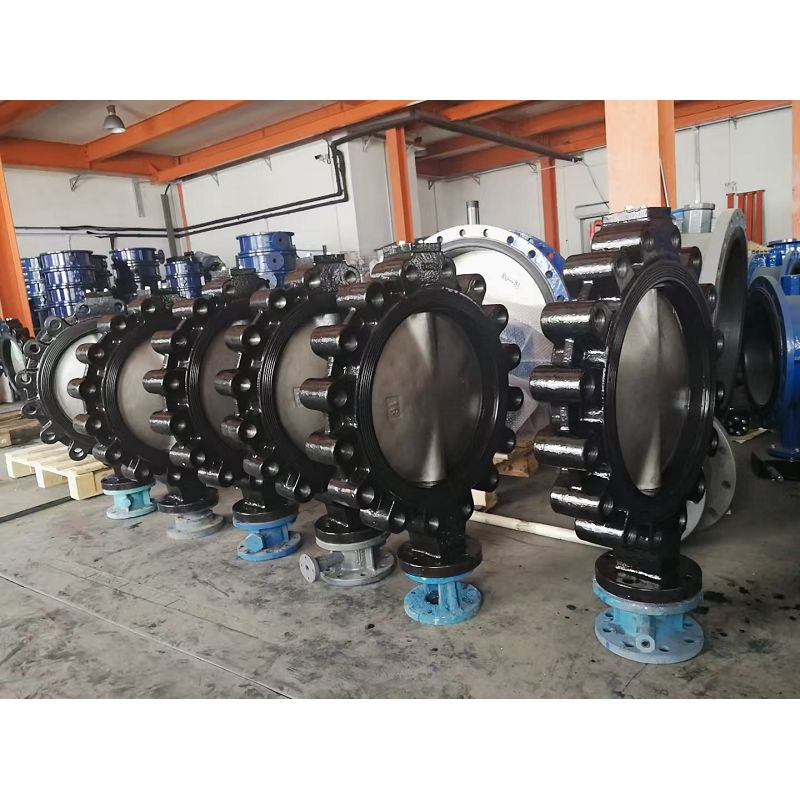

Funkce produktu

Ventily motýlů z nerezové oceli jsou vytvořeny z nerezové oceli Premium 304/316, které nabízejí výjimečnou odolnost proti korozi a trvanlivost pro průmysly, jako je zpracování chemického, úpravy vody a výroba potravin. Kompaktní návrh oplatky minimalizuje požadavky na prostor a zároveň snižuje zatížení potrubí. Disk je přesnost lemován, aby byl zajištěn minimální odolnost proti toku a energetickou účinnost. Tyto ventily jsou k dispozici s těsněním EPDM, NBR nebo PTFE a přizpůsobují teplotám od -20 stupně do 180 stupňů a rozmanitých médií s nulovým únikem.

Výhody produktu

Ve srovnání s přírubnými ventily jsou ventily motýlů z nerezové oceli o 30% lehčí a zkrátí dobu instalace o 50%, což snižuje náklady na práci. Jejich obousměrné těsnicí obleky vpřed/reverzní tok, s tlakovým hodnocením až do PN16/ANSI 150. Provoz s nízkým torque pracuje s ručními kolami, pneumatickými nebo elektrickými ovladami, což umožňuje rychlé uzavření 90 stupňů-ideální pro nouzovou izolaci.

Výhody produktu

V průběhu dlouhodobého používání tyto ventily snižují potřeby údržby o 6 0%, přičemž 45% náklady na výměnu dílu versus ventily brány. Optimalizovaná cesta průtoku zvyšuje účinnost o 15%, což je spotřeba energie řezání čerpadla. Leštěné povrchy na úrovni potravin (RA menší nebo rovné 0,8 um) splňují standardy FDA a eliminují rizika kontaminace.

Nominální průměr dn		Velikost (mm)														Hmotnost (kg)
Nominální průměr dn		A	B	C	D	L	H	D₁	N-Ø	K	E	n₁-Ø₁	Ø₂	G	D₂-M	Hmotnost (kg)
(MM)	(palec)	D7_A1/37_A1/67_A1/97_A1X-1.0/1.6
50	2"	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	2.5"	175	89	44.7	64.5	32	96.2	136.2	4-26.5	77	57.15	4-6.7	12.6	137	-	3.2
80	3"	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4"	200	114	52.1	104	32	70.8	185	4-24.5	92	69.85	4-10.3	15.77	156	-	4.9
125	5"	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6"	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8"	260	175	60.6	202.5	45	112.89/76.35	295	4-25/4-23	115	88.9	4-14.3	22.1	268	-	13.2
250	10"	292	203	65.6	250.5	45	92.4	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12"	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.6	403	-	32.5
350	14"	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.6	436	-	41.3
400	16"	400	309	86.5	389.6	51.2/72	100.47/102.42	515/525	4-26/4-30	197	158.75	4-20.6	33.15	488	-	61
450	18"	422	328	105.6	440.51	51.2/72	88.39/91.51	565/585	4-26/4-30	197	158.75	4-20.6	38	539	-	79
500	20"	480	361	131.8	491.6	64.2/82	96.99/101.68	620/650	4-26/4-33	197	158.75	4-20.6	41.15	539	-	128
600	24"	562	459	152	592.5	70.2/82	113.42/120.46	725/770	4-30/4-36	276	215.9	4-22.2	50.65	816	-	188
700	28"	624	520	163	695	66/82	109.65	840	20-30/24-36	300	254	8-18.0	55/63.35	895	4-M33	284
800	32"	672	591	188	794.7	66/82	124	950	24-33/24-39	300	254	8-18.0	55/63.35	1015	-	368
900	36"	720	656	203	864.7	118	117.57	1050	28-33	300	254	8-18.0	75	1115	4-M30	713
1000	40"	800	721	216	965	142	129.89	1160	28-36	300	254	8-18.0	85	1230	4-M33	864
1200	48"	900	780	254	1020	180	141.33	1340	32-39	300	254	8-18.0	95	1450	4-M36	1130

Základní informace

Model č.	D71X / D371X / D671X / D971X	Formulář připojení	Oplatka
Struktura	Středové těsnění	Forma těsnění	Síla uzavřená
Stonek ventilu	Normální	Pracovní tlak	{{0}}. 6MPA / 1,0MPA / 1,6MPA / 2,5MPA / Class150
Pracovní teplota	Normální teplota (-40 stupeň	Materiál povrchu těsnění	Měkké utěsněné / tvrdé utěsnění
Tělo ventilu	Obsazení	Norma	API 609
Aplikace	Průmyslové použití, průmyslové využití vody, použití domácnosti	Sedící materiál	EPDM, NBR, PTFE, FKM
Osvědčení	ISO9001	Odolnost proti toku	Nízký odpor
Transportní balíček	Export dřevěné bedny	Specifikace	Dn 25 - dn1600
Původ	Čína	HS kód	8481804090
Výrobní kapacita	50, 000 kousky/rok

Technické parametry

Velikost	Dn 32- dn600	Dn 650- dn2000
Pracovní tlak	16bar	10bar
Lastura	24bar	15bar
Pečeť	18 bar	11bar
Provozní teplota	-45 stupeň ~ +150 stupeň
Provozní prostředí	Odsolovací rostliny pro zpracování předřadníku a plátu chemického zpracování Vrtací soupravy pitné vody suchý prášek Rostliny s potravinami a nápojovými plyny havc Těžba průmyslového papírového průmyslu manipulace s pískem Odvětví cukru v mořské vodě Thermo Technická úprava vody odpadní voda
Metoda jízdy	Elektrická pneumatika ruční páky

Výkonné standardy

Standard návrhu	EN 593, MSS SP67, API 609, BS 5155
Inspekce a test	API 598, ISO 5208, EN 12266
Koncový standard	ANSI B16.1 Cl. 125LB & B16,5 Cl. 150lb
	Jako 2129 tabulka D&E
	BS 10 Tabulka D&E
	DIN 2501 (PN6, PN10, PN16)
	EN 1092 (PN6, PN10, PN16)
	ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16)
	KS B / JIS B 1511 /2210 (5K a 10K)
	MSS SP44 CL. 150lb
	Awwa C207
	SABS 1123 Tabulka 1000/3 a tabulka 1600/3
Tváří v tvář	ISO 5752, EN 558, MSS SP67, API 609, DIN 3202
Nejlepší příruba	Norma ISO 5211
